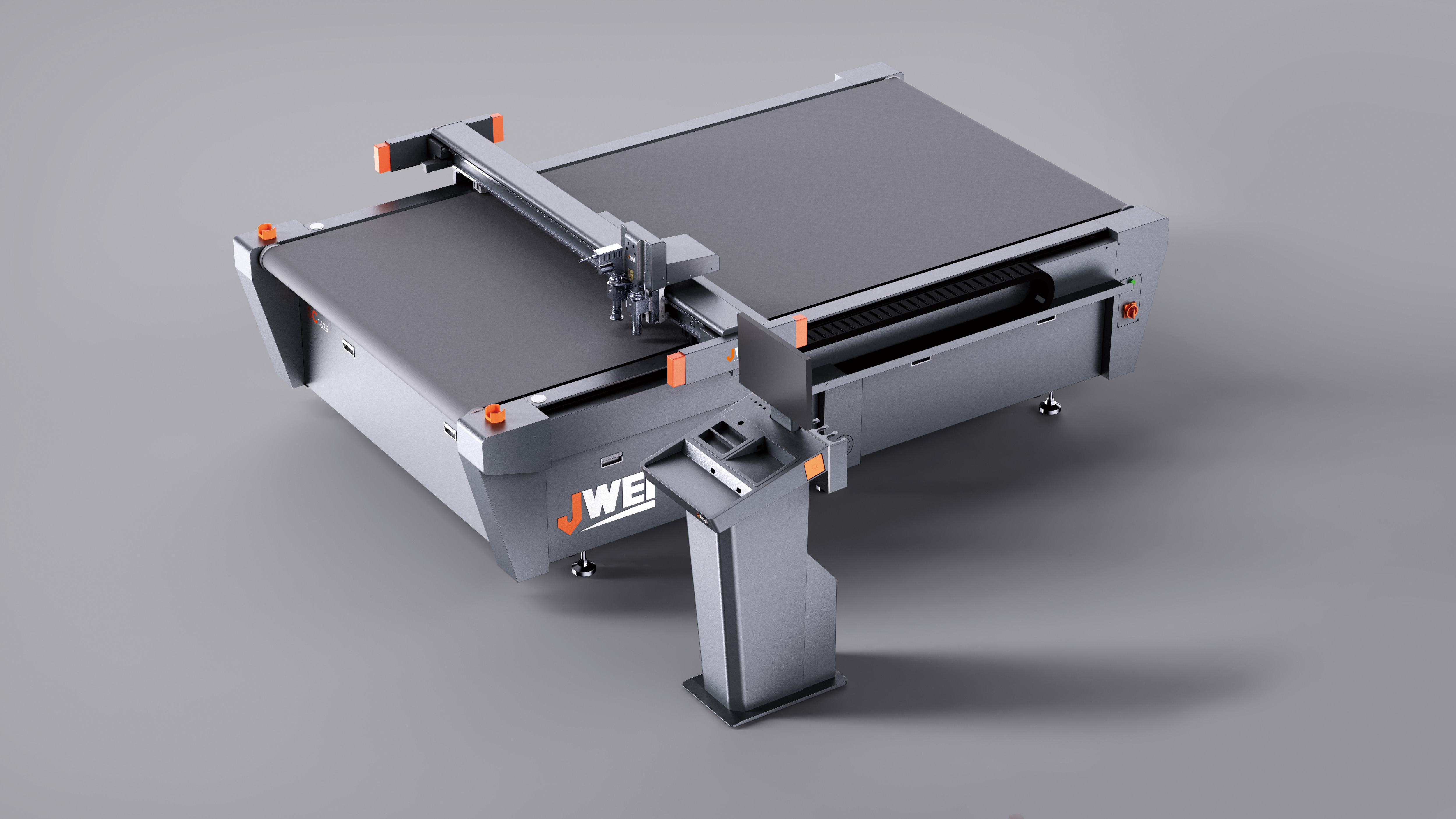

SC系列紙箱打樣機是一款專門應用紙箱紙盒打樣切割的割樣機，帶有高頻振動工具，特制鎢鋼硬化刀片，不同寬度壓痕輪，多角度開槽工具，輕松應對瓦楞紙板、蜂窩板、灰板紙、卡紙等材料切割、開槽、壓痕，無需額外制作刀模，輕松稿定各種盒型的制作。

1個人工

打樣免刀模，訂單實時交付，操作減少

Contact Us

產品應用場景

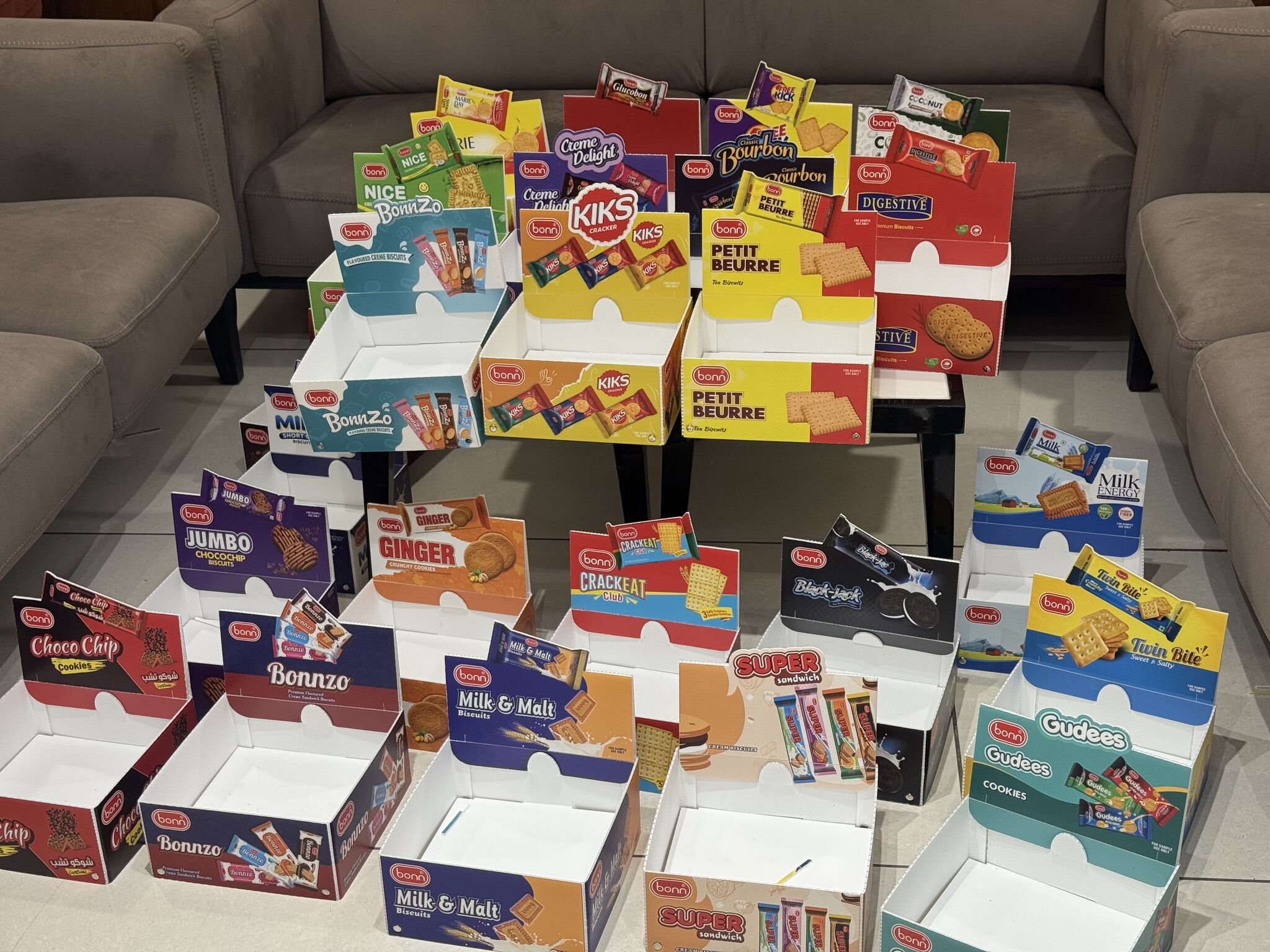

SC系列紙箱打樣機瓦楞紙箱、振動刀切割機,精品禮盒、紙工藝品、展示展架、包裝內襯、蛋糕插卡、立體書畫、紙品托盤、不干膠等。

灰板

中空板

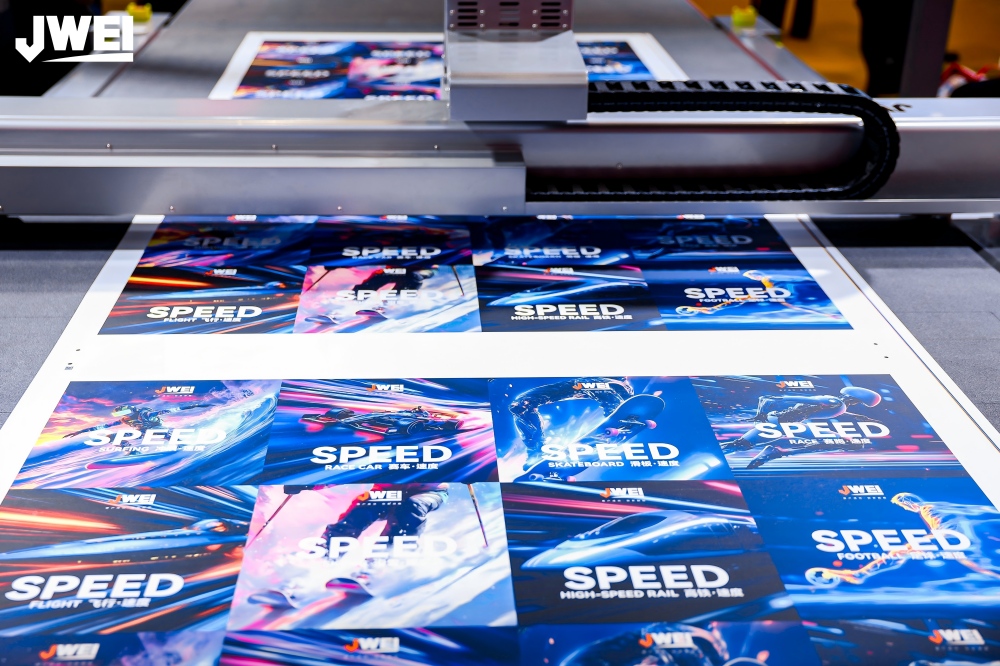

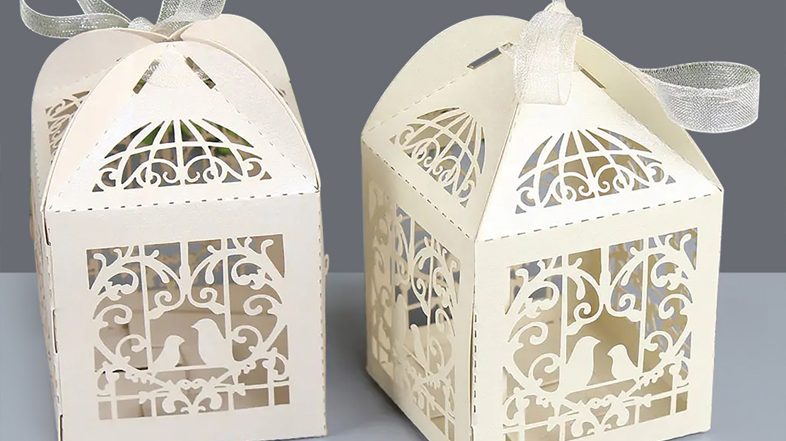

卡紙

PVC 板

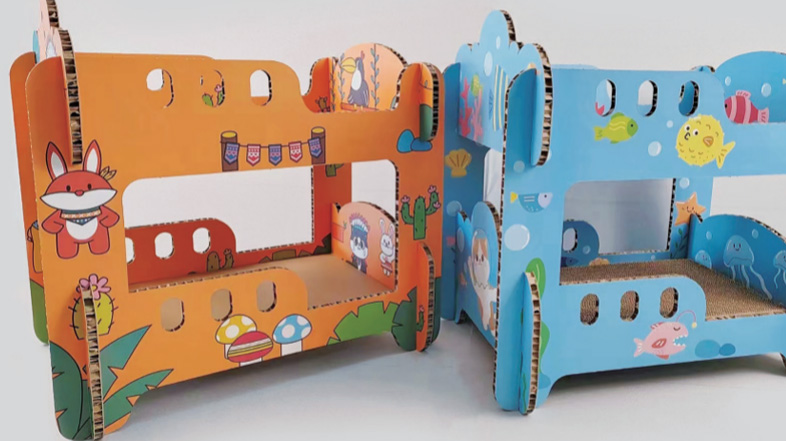

瓦楞 / 蜂窩

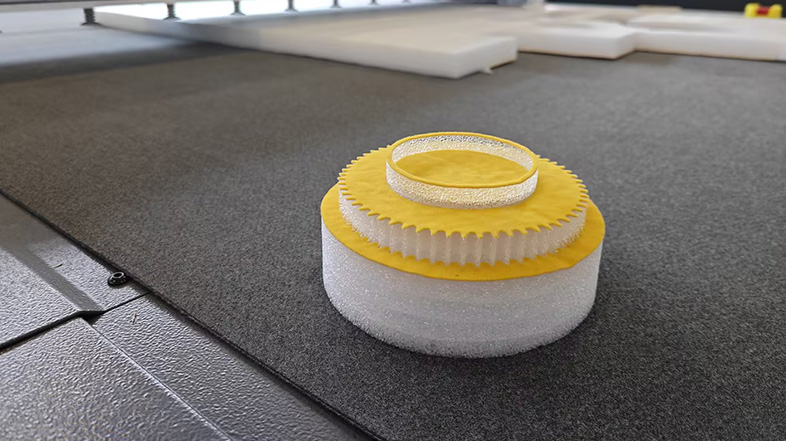

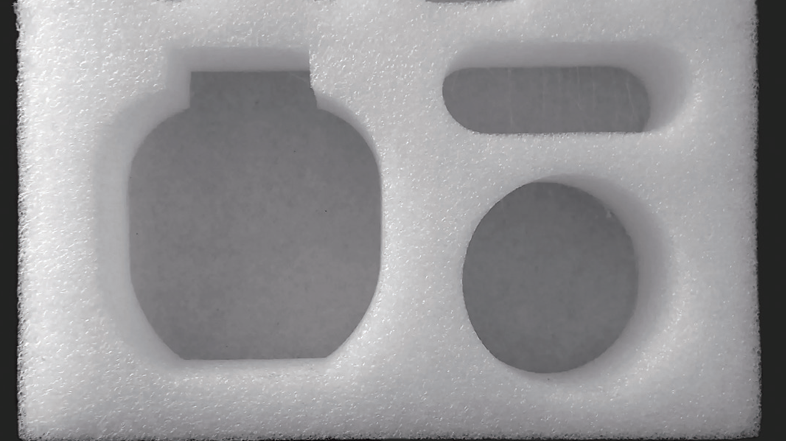

EPE 泡棉

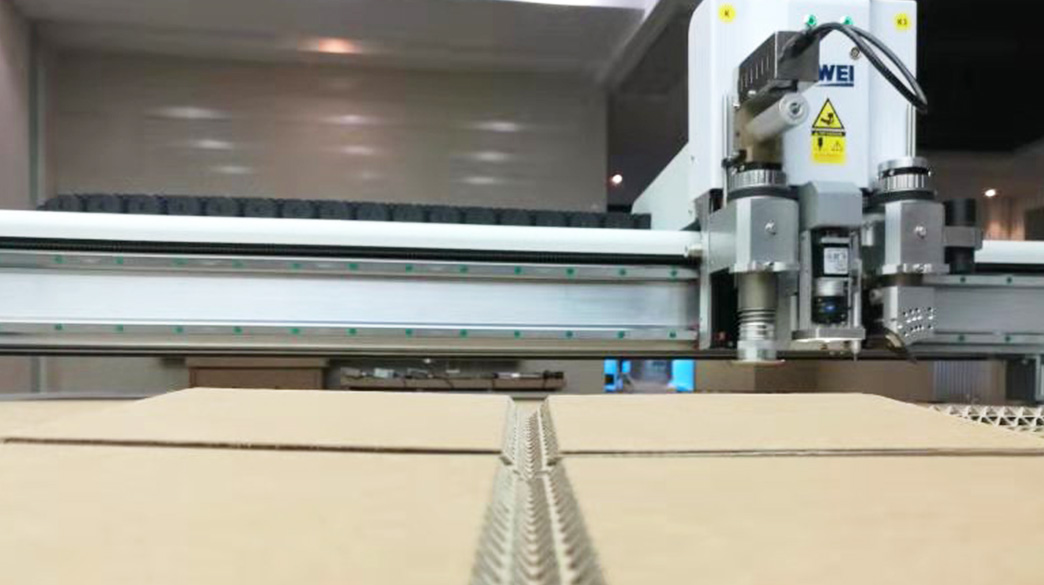

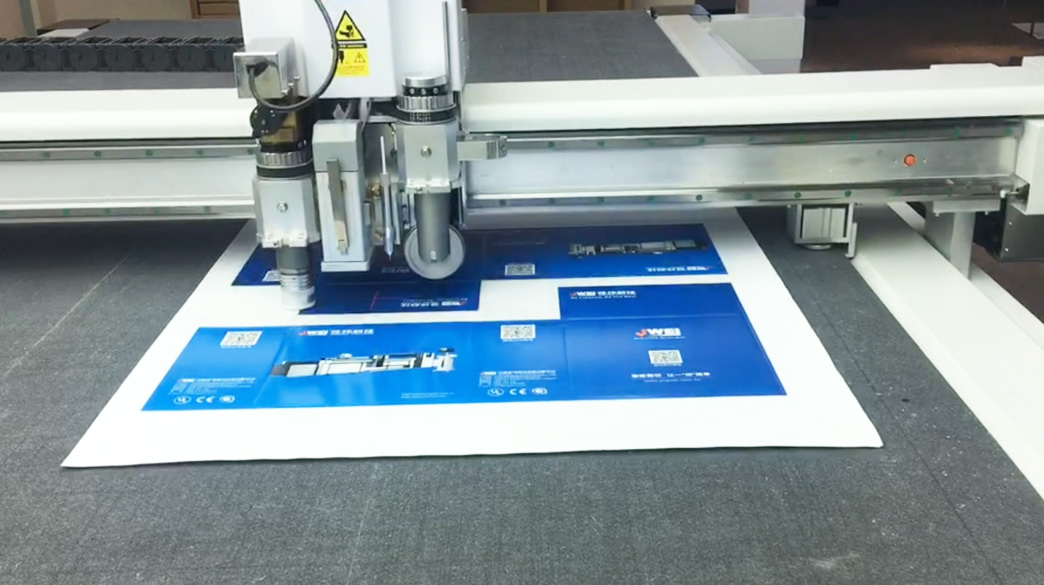

切割視頻

優勢特點

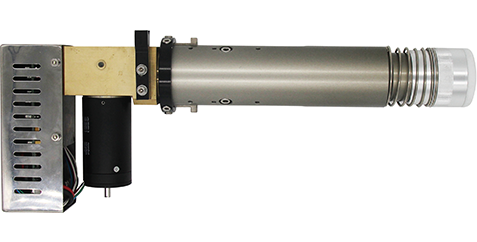

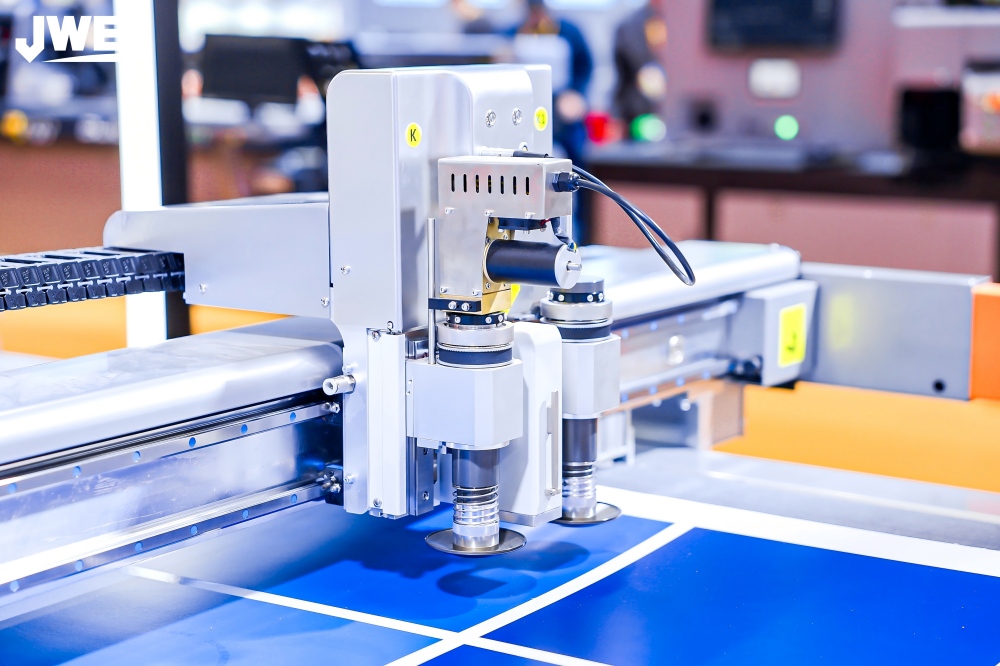

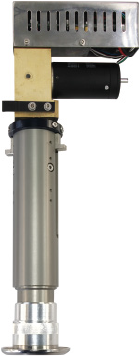

高頻電動振動刀

內置高頻Maxon電機，轉速可達18000RPM，配備特制鎢鋼硬化刀片，輕松應對各種較硬較厚材質（如：瓦楞紙板、蜂窩紙板、KT板、雪弗板）的切割，速度快、切邊光滑整齊

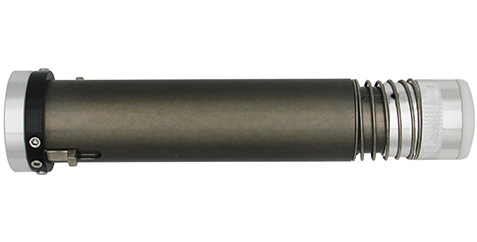

拖刀工具

可應對厚度不超過5mm的材料。相對于振動刀，切割速度更快

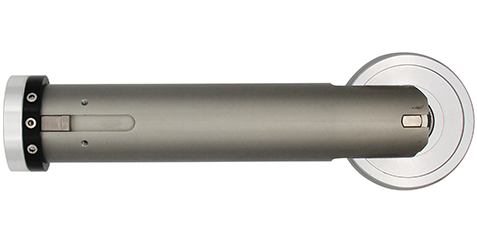

壓痕組件

四組不同寬度壓痕輪可選，可在各種瓦楞紙板，卡紙上壓出完美壓痕；可選PVC壓輪可進行PVC壓痕

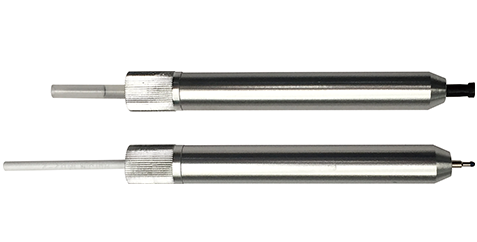

繪圖筆

中性筆，油性筆工具各1支，可在紙卡類材料上進行繪圖，調試產品精度使用

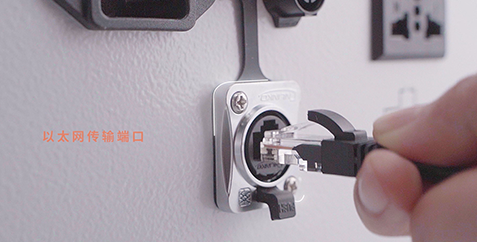

以太網傳輸端口

數據傳輸靈活穩定，自動化拓展性更強；可實現遠程升級維護，實現局域網內控制機器及調用文件

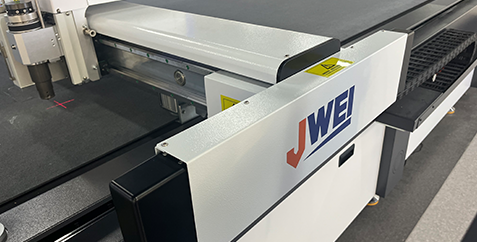

安全防護

安全防撞設計簡潔大方，內建紅外線光柵裝置，反應靈敏，為操作人員的人身安全、機器的安全運行保駕護航

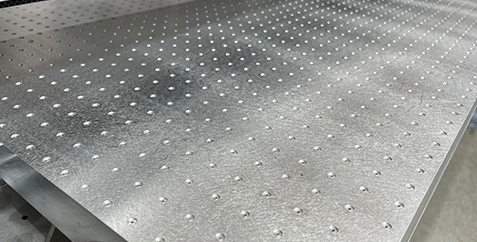

航空用蜂窩鋁板+多孔PVC臺面

采用航天航空蜂窩鋁板：堅固、耐候、平整度高、強負荷下也不易變形，內部蜂窩結構空氣流通順暢

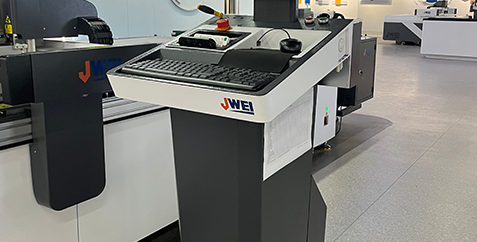

獨立操控平臺（不含電腦）

集成急停按鈕與觸摸屏人機界面，界面友好上手快，便于快捷設置各類切割參數；提供PC安裝空間

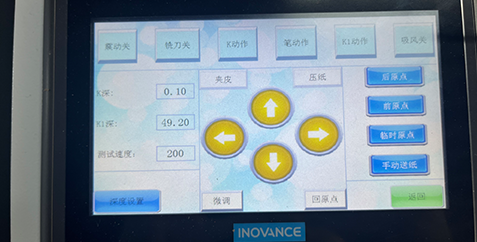

觸摸屏

觸摸屏上可視數字化微調和預設存儲刀深、刀壓；設置各類切割參數，方便控制機器運行

多種工具

技術參數

更多詳細功能請聯系客服。

以下參數本公司保留最終解釋權，如有變動，恕不另行通知。

型號	SC1625		SC1325		SC1825
平臺類型	滾臺	定臺	滾臺	定臺	滾臺	定臺

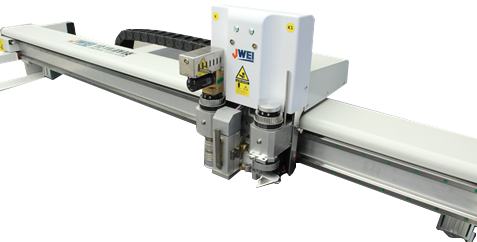

多功能機頭	雙工具固定孔位，工具快插式固定，更換切割工具方便迅捷、即插即用，集裁切、壓痕、繪圖、鏤銑等功能于一體
工具配置	電動振動切割工具、拖刀工具、繪圖工具
安全裝置	采用紅外線感應，反應靈敏、安全可靠
最大裁切速度	1800mm/s *
最大裁切厚度	50mm *
重復精度	±0.05mm *
裁切材料	卡紙、瓦楞、灰板、PVC/PET、EPE/EVA、中空板、蜂窩板、柔板等
材料固定方式	真空吸附
伺服分辨率	±0.01mm
傳輸方式	以太網口
傳動系統	高級伺服系統、進口直線導軌、同步帶、絲杠
額定容量	12.4kVA
額定電壓	380V±10%
整機重量	1100kG	1080kG	810kG	775kG	1230kG	/
最大裁切尺寸 (寬x長)	1600×2500mm	1600×2500mm	1300×2500mm	1300×2500mm	1800×2500mm	1800×2500mm
整機尺寸 (寬x長x高)	2504×3570×1330mm	2504×3570×1330mm	2204×3571×1330mm	2204×3571×1330mm	2704×3571×1330mm	2704×3571×1330mm
